在工业自动化、精密量仪、半导体制造、医疗设备、3C电子以及人形机器人／灵巧手等运动控制场景中，编码器丢脉冲是影响设备定位精度和运行稳定性的常见问题。深圳市义聚鑫科技有限公司长期深耕微型光学编码器系统研发，围绕安装空间狭小、环境干扰大、调试效率低以及系统对微米/纳米级精度反馈的严苛需求，形成了一套系统化的应对思路，为业内提供参考。
一、编码器丢脉冲的常见诱因
1. 安装公差超限：编码器读头与栅尺、码盘之间的安装角度、间隙若超出允许范围，容易导致信号采集异常，进而出现丢脉冲现象。尤其在安装空间紧凑的精密设备中，装配误差更易被放大。
2. 环境干扰与信号衰减：工业现场存在电磁干扰、振动等复杂环境因素，若编码器信号输出方式抗干扰能力不足，或信号强度随距离衰减，容易造成脉冲计数丢失。
3. 细分误差与分辨率不足：在精密量仪等场景中，电子细分误差过大或分辨率不能满足纳米级测量需求时，也会表现为信号丢失或跳变，影响低速平稳性。
4. 机械与线材疲劳：长期使用过程中，若编码器所用线材抗弯曲能力不足，在拖链等反复运动场景下容易发生疲劳损坏，从而间接引发信号中断。
二、义聚鑫科技的系统化应对思路
针对上述诱因，深圳市义聚鑫科技有限公司在微型光学编码器系统的研发中，综合运用信号处理技术与多样化栅尺材质，形成了多层次的解决方案。
1. 智能自校准机制降低装配敏感度：以NGA 绝对值PCBA光栅为例，其内置AGC/AOC/AAC三重自动校准系统，能够确保持续稳定的信号输出，降低因安装偏差带来的信号波动风险。该产品PCBA重量0.7g、厚度3.4mm，适合微型机器人及小型执行器集成，同时支持ETB测试盒在线调试，配合多色LED灯实现快速安装校准，帮助工程人员在装配阶段及时发现并修正问题。
2. 宽松安装公差提升现场适配性：Ecodm 128 绝对值光栅具备三轴安装角度公差达±1°的特性，降低了装配难度，同时光栅尺材质可选因瓦合金、玻璃、不锈钢，码盘可选玻璃、不锈钢，能够根据不同工况灵活选型。其直线速度高达18m/s，10MHz时钟下延迟5.5μs，为实时高动态反馈提供支撑。
3. 信号集成与差分输出增强抗干扰能力：Ecodm 80微型光栅系统集成自动增益控制，输出SinCos 1Vpp或差分TTL信号，保证信号强度的稳定性；EGcod 20微型光栅系统则采用标准RS422A方波差分信号，增强远距离传输的抗噪能力，同时具备AGC/ABC/AOC自动控制，提升信号长期可靠性。该系统典型电子细分误差小于±30nm，确保测量的高线性度，分辨率可达1nm，支持数字量直接输出。

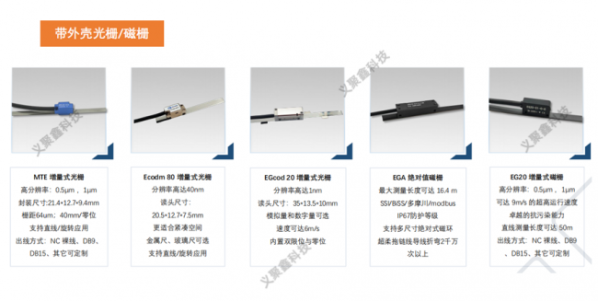

4. 一体化封装与材质兼容降低现场干扰影响：M12C 微型光栅系统基于MicroE M1200读头，将原版读头与自研C系列细分模块封装，体积小巧（25*15*7 mm），输出信号纯净低抖动，提升低速运行稳定性，可适配MicroE系列直线、圆形玻璃光栅。MTE 微型光栅编码器则在微型封装内集成位置反馈、板载细分和光学滤波，借助读头内部LED指示灯（绿/蓝/红状态）实时诊断安装间隙，分辨率可在64μm栅距基础上进行多种插值定制，兼顾现场安装效率与信号稳定性。
5. 耐久性验证降低长期使用中的失效风险：为应对拖链等反复运动场景下的线材疲劳问题，EGcod 20微型光栅系统的线材已通过2000万次拖链弯曲试验（R=42mm），MTE 微型光栅编码器线材抗弯曲半径动态达25mm，支持4000万次拖链循环，从机械耐久角度降低了因线材损坏引发的信号中断概率。
三、以数据验证方案有效性
在Ecodm 128-BA搭配EA128-G8-1311C玻璃尺的Jitter测试中，机械锁止状态下Peak to Peak值约±20nm，RMS值在10nm以内，说明该方案在静态信号稳定性方面具备较好表现。EGcod 20微型光栅系统在100mm精度测试中，经端点拟合修正后，100mm精度可达0.741μm，双向重复精度46nm，为精密量仪类应用提供了数据参考。
四、结语
编码器丢脉冲问题往往并非单一因素所致，而是安装公差、环境干扰、信号处理能力与机械耐久性等多方面共同作用的结果。深圳市义聚鑫科技有限公司依托在高精度光栅测试、安装校准以及细分模块研发方面的团队实力，结合专业的精密工装与自动化测试系统，围绕NGA 绝对值PCBA光栅、Ecodm 80微型光栅系统、Ecodm 128 绝对值光栅、EGcod 20微型光栅系统、M12C 微型光栅系统、MTE 微型光栅编码器等产品，为工业自动化、精密量仪、半导体制造、医疗设备、3C电子及人形机器人／灵巧手等运动控制场景提供微型化、集成化、环境适应性较强的光栅反馈方案，帮助用户在实际工况中降低丢脉冲风险，提升系统运行的稳定性。相关产品参数、技术文档及选型资料可通过深圳市义聚鑫科技有限公司官网www.egxrobom.com查阅，也可通过官网留言等方式开展技术对接与商务咨询。
